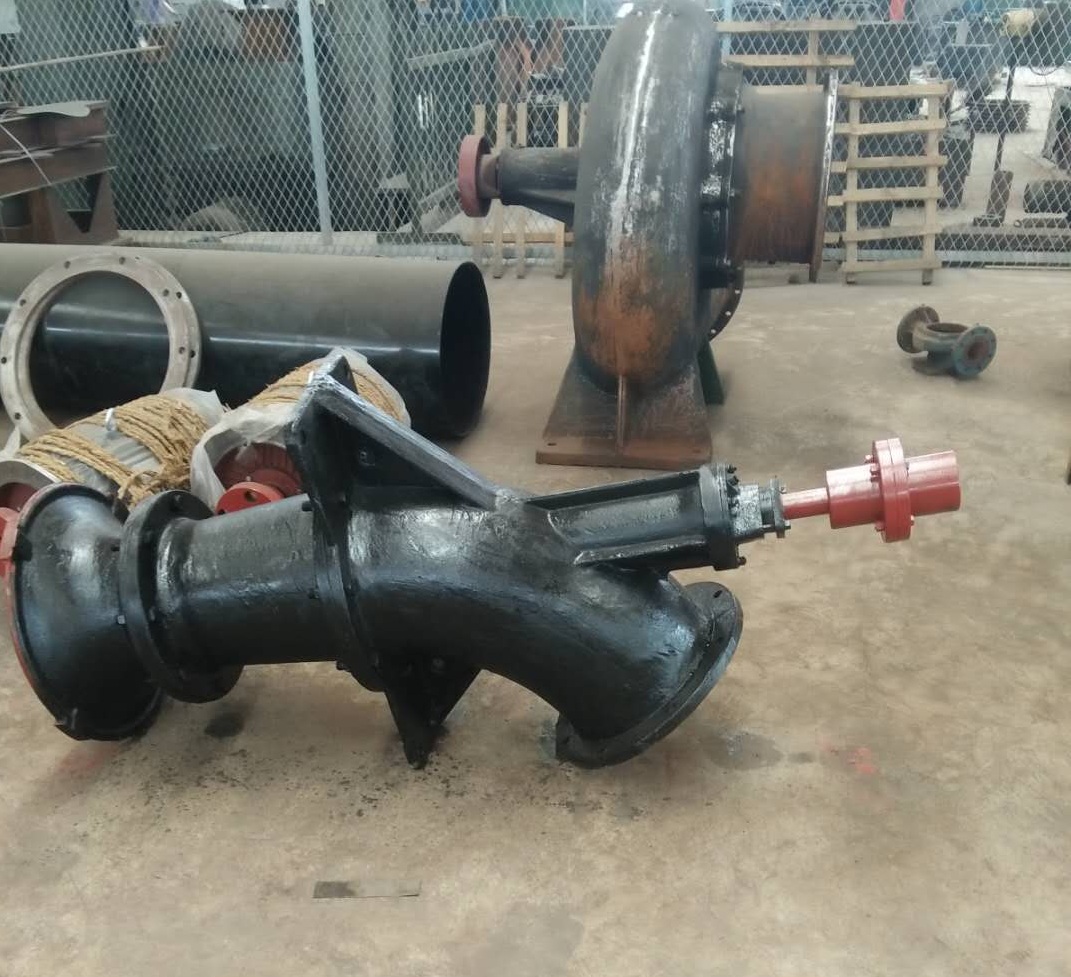

轴流泵的外形呈圆筒状,其首要部件有喇叭口、叶轮、导叶体、出水弯管、泵轴以及轴承和轴封设备等。
(1)喇叭口
首要作用是把水流以较小的丢失均匀平顺地引进叶轮。一般选用契合流线型的铸铁喇叭管,其直径约为叶轮直径的1.5倍。大型轴流泵一般不必喇叭口,而选用现场浇制的进水流道。
(2)叶轮
一般由叶片、轮毂与导水锥等组成。其叶片一般为4~6片,呈扭曲形,设备在轮毂体上。叶片的资料要求能抗腐蚀、抗汽蚀,一般选用优良铸铁,大型泵多选用铸钢制作。
(3)导叶体
导叶体为轴流泵的压水室,装在叶轮上方,由导叶、导叶毂和外壳组成。导叶一般有6~12片,固定于导叶毂和外壳上,外壳呈倒圆锥状。导叶体的首要作用是将从叶轮流出的水流的旋转运动变为轴向运动,并使流速逐渐降低,从而将部分动能转化为压能。导叶体内还装有下导轴承。
(4)泵轴和轴承
泵轴用于传递扭矩,一般用优良碳素钢制成。大型全调试式轴流泵的泵轴常做成空心轴,以便于在里面设备叶片。轴流泵的轴承有两种,一种是导轴承,另一种是推力轴承。
(5)轴封设备
轴封设备设于泵轴穿出泵壳的轴孔处,用以避免压力水的泄漏,常用的轴封设备为填料函,其结构与离心泵的填料函类似,只是无水封管和水封环,泵内压力水可直接进入填料中进行光滑和冷却。
(6)出水弯管
水流从导叶体出来以后经过一段扩散管进入出水弯管,弯管的作用是把水流平顺地引出泵体,弯管弯角一般为60°。
